ГЕТИНАКС
ЗАО Завод «Молдавизолит» выпускает материалы электроизоляционные электротехнического назначения:
на основе бумаги – гетинаксы марок I, V, VII;

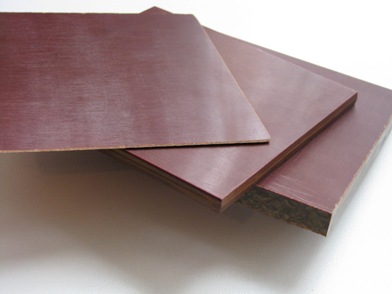

Электротехнический листовой гетинакс – это слоистый материал, состоящий из слоев бумаги, пропитанной термореактивной смолой. Гетинакс легко подвергается механической обработке и является одним из основных материалов, применяемых для изготовления радио- и электронной аппаратуры, бытовой электроаппаратуры и приборов.
Гетинакс выпускается листами размером 1040х1220мм с допуском 20мм и толщиной:
-марка I -0,2-50,0мм; -марки V -1,0-50,0мм; -марка VII – 0,4-4,0мм;
Технические характеристики гетинакса
Показатели |
Условия кондицинирования |
Гарант. значения |
Типичные значения |
Плотность, кг/м3 |
|
1300-1400 |
1390 |
Разрушающее напряжение при изгибе перпендикулярно слоям , МПа |
|
135 |
190 |
Разрушающее напряжение при растяжении , МПа |
|
120 |
140 |
Тангенс угла диэлектрических потерь при частоте 1 МГц |
D - 24/23 |
0,04 |
0,04 |
Сопротивление изоляции МОм |
Е - 24/125 |
5 x 104 |
5 x 104 |
Удельное объемное электрическое сопротивление, Ом x м, (до 8 мм) |
Е - 24/125 |
1,3 x 1010 |
1,3 x 1010 |
Электрическая прочность паралельно слоям(одномин. проверочное испытание), кВ, не менее |
М90/ трансформат. масло |
16 |
16 |
Водопоглощение, мг |
|
215 |
215 |
Размеры, мм |
|
1010х890, 1220х1020 |
1010х890, 1220х1020 |
Толщина, мм |
|
0,4-100,0 |
5 |
Вся продукция сертифицирована и сопровождается паспортами.
Гарантийный срок хранения 18 месяцев.
|
